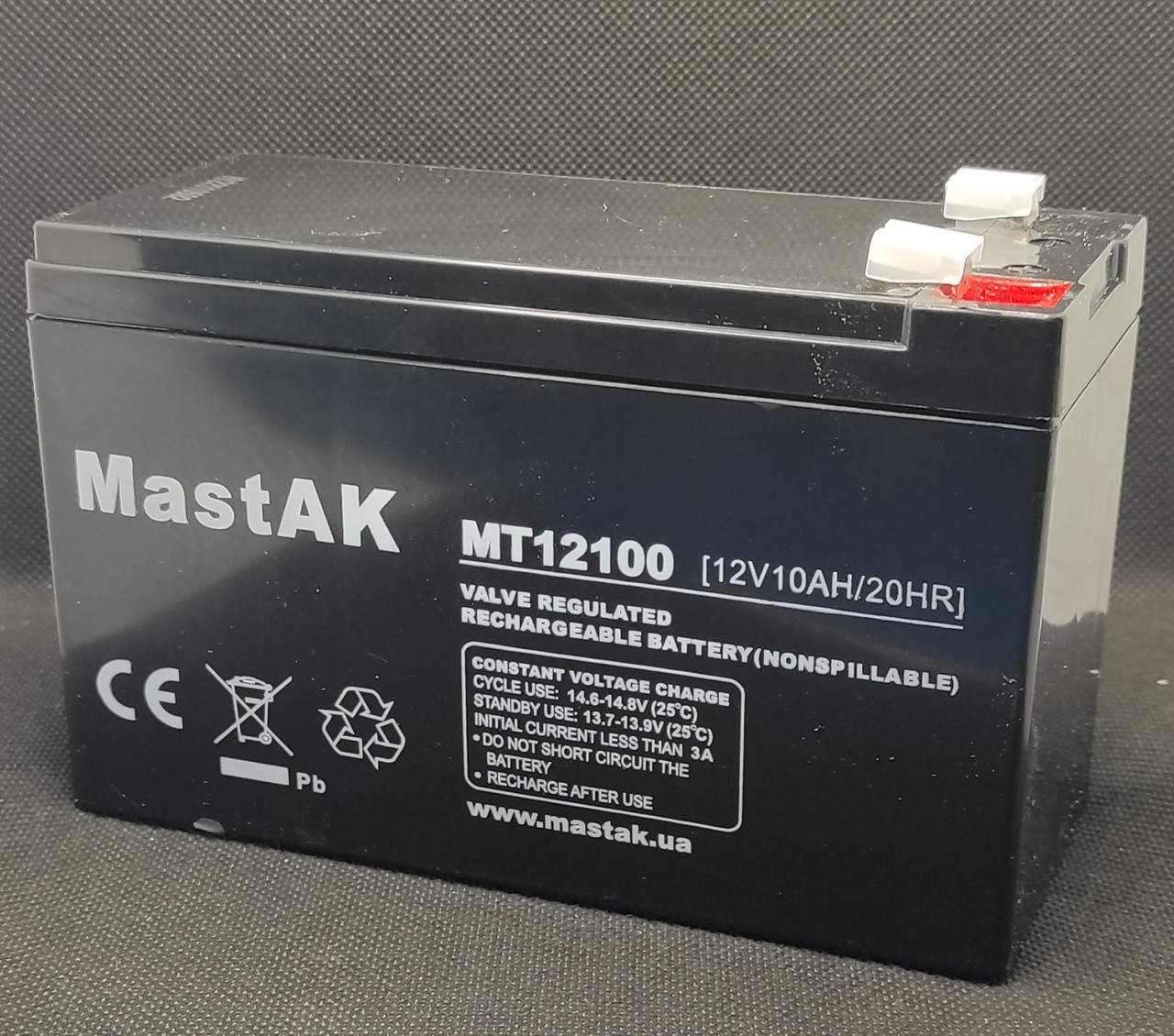

Аккумулятор MastAK MT12100 ( 12v 10Ah )

Аккумулятор MastAK MT12100 ( 12v 10Ah )



Сумісність
APC RBC17 аналог, APC RBC24 аналог, APC RBC25 аналог, APC RBC, APC RBC31 аналог, APC RBC33 аналог; Eaton Powerware PW5125 1000 ВА, Powerware PW5130 1750 - EBM2, Powerware PW5130 1750 ВА, Powerware PW5130 3000 - EBM2U, Powerware PW5130 3000 ВА, Powerware PW9120 1000 ВА, Powerware PW9120 1000 ВА, Powerware PW9120 1500 ВА, Powerware PW9120 700 ВА, Powerware PW9120 700 ВА, Powerware PW9125 1000 ВА, Powerware PW9125 1500 ВА, Powerware PW9125 2000 ВА, Powerware PW9125 3000 ВА; Ippon Back Comfo Pro 800, Back Power Pro 800, Back Verso 800, Smart Power Pro 2000, Smart Winner 1000, Smart Winner 2000; Mustek PowerMust 1000 NetGuard (RM), PowerMust 1400 LCD, PowerMust 1400 USB, PowerMust 1400 USB P, PowerMust 1590, PowerMust 2000 LCD, PowerMust 2000 USB, PowerMust 2000 USB P, PowerMust 2012, PowerMust 600 LCD, PowerMust 650 Office, PowerMust 745(B) Plus, PowerMust 800 LCD, PowerMust 800 USB, PowerMust 848; Powercom BNT - 2000AP, BNT - 3000AP, BNT - 800AP, IMD - 2000AP, IMD - 825AP, IMP - 825AP, KIN - 1500AP, KIN - 1500AP RM, KIN - 3000AP, KIN - 3000AP RM, SKP - 2000A, SKP - 3000A, SKP - 700A, SMK - 1250A - xxx, SMK - 1250A, SMK - 1250A RM, SMK - 2500A - xxx, SMK - 2500A, SRT - 1500A, SRT - 3000A, SXL - 1500A RM, SXL - 2000A RM, VGD - 1500, VGD - 1500 RM 2U, WAR - 1000AP, WOW - 1000U; Powerman BackPro 2000 Plus, Black Star 1500 Plus, Black Star 800 Plus, Real Smart 1000, Smart Prof 1100, Smart Prof 2000, Smart Sine 1500, Smart Sine 800



Специфікація
Типорозмір	MT1290/6FM90
Напруга батареї	12
Тип	VRLA/SLA - AGM
Габарити	151х65x100(94)мм
Вага	2.55 кг (допуск ± 5%)
Номінальна Місткість	9Ah. За 20-годинного розряджання до напруги 1.75V на комірці та 25 °C
Комірок у батареї	6
Максимальний розрядний струм	90 A (5 сек)
Внутрішній опір	30 мОм
Діапазон робочих температур	Розряд: -20°С ~ 60°С Заряд: 0°С ~ 50°С Зберігання: -20°С ~ 60°С
Нормальний діапазон робочих температур	25°С ± 5°С
Напруга постійного підзаряджання	13,7 до 13,9 В на батарею. За середньої температури 25 °C
Максимальний струм заряду	2.7A
Напруга вирівнювання та циклічного заряду	14,6 до 14,8 В на батарею. За середньої температури 25 °C
Термін експлуатації	5 років, за температури 20 °C у режимі постійного підзаряджання
Кількість циклів	Від 200 до 1200, залежно від глибини розряду (100%-20%)
Саморозрядження	MastAK батареї можуть зберігатися понад 6 місяців за 25°.  Саморозряджання менш ніж 3% на місяць за 25°. Будь ласка, зарядіть батарею перед використанням.
Тип контактів і їхній розмір	Faston Tab 187(F1) 6,35х4,75х0,8 мм Faston Tab 250(F2) 7,8х6,35х0,8
Матеріал корпусу	A.B.S. (UL94-HB).



Розміри:



1. Розряд.

Характеристика розряду акумулятора	Таблиця мінімальних значень Напруга закінчення розряджання
	Струм розряду	Напруга закінчення розряджання, В/ячі (на батарею 6/12)
	А < 0,2С	1,75В (5,25В/10,5)
	0,2С < А < 1,0С	1,70В (5,1В/10,2)
	А > 1,0С	1,60В (4,8В/9,6)
	Важливо
	Графіки розряду наведені для різних навантажень (від 0,05 °C до 3 °C) і мають обмеження кінцевої напруги (промальовано нижньою лінією). Подальший розряд батареї (нижче мінімального рівня — глибокий розряд), може призвести до виникнення незворотної сульфатації пластин, їх деформації, зменшення ємності та виходу батареї з ладу.



Розряд постійним струмом.

Струм розряду від часу та кінцевої напруги розряджання: А (25C°)
Певна  напруга/ час	5 хв	10 хв	15 хв	30 хв	1час	2час	3час	4 год	5час	8час	10час	20час
9.60В	35.50	23.27	17.33	9.23	5.849	3.577	2.357	1.920	1.578	1.039	0.900	0.482
10.0B	34.22	22.69	16.78	9.11	5.772	3.505	2.313	1.892	1.564	1.035	0.890	0.478
10.2B	32.20	21.57	16.31	8.97	5.717	3.468	2.293	1.874	1.553	1.026	0.877	0.464
10.5B	28.95	20.17	15.39	8.722	5.646	3.422	2.272	1.846	1.540	1.017	0.872	0.454
10.8B	25.94	18.81	14.52	8.434	5.568	3.394	2.246	1.783	1.533	1.012	0.858	0.436
11.1B	22.69	17.24	13.39	8.114	5.436	3.258	2.202	1.757	1.526	1.004	0.845	0.429



Розряд постійною потужністю.

Потужність розряду від часу та кінцевої напруги розряду: Вт (25C°)
Певна  напруга/ час	5 хв	10 хв	15 хв	30 хв	1час	2час	3час	4 год	5час	8час	10час	20час
9.60В	385.0	255.2	191.3	105.6	69.92	42.15	28.18	22.98	18.90	12.44	10.78	5.779
10.0B	375.0	249.9	188.5	104.5	68.90	41.59	27.72	22.65	18.73	12.40	10.68	5.732
10.2B	356.7	240.0	186.0	103.6	68.39	41.23	27.48	22.44	18.62	12.30	10.54	5.584
10.5B	325.5	230.1	176.3	101.5	67.47	40.79	27.28	22.14	18.47	12.20	10.47	5.490
10.8B	293.7	215.3	166.6	99.1	66.59	40.49	26.96	21.39	18.38	12.14	10.31	5.270
11.1B	259.0	200.4	156.9	96.4	65.13	39.08	26.43	21.09	18.32	12.06	10.15	5.187

Усі зазначені значення є середніми значеннями.



2. Заряд.

Характеристика заряду акумулятора (буферний режим)	Таблиця напруги заряджання залежно від режиму експлуатації
	Режим експлуатації	Напруга заряду В/кочбу (на батарею 6/12)
	Постійне підзаряджання — буферний (standby):	2,25-2,3В (6,75-6,9 / 13,5-13,8)
	Циклічна робота	2,4-2,5В (7,2-7,5 / 14,4-15)
	Важливо
	Заряд постійною напругою є найбільш відповідним і поширеним методом заряду герметизованих олив'яно-кислотних акумуляторів.



3. Вплив температури.

Таблиця ємності батареї залежно від робочої температури
Тип батареї		-20 C°	-10 C°	0 C°	5 C°	10 C°	20 C°	25 C°	30 C°	40 C°	45 C°
AGM	6 В і 12 В	46%	66%	76%	83%	90%	98%	100%	103%	107%	109%
	2В	55%	70%	80%	85%	92%	99%	100%	104%	108%	110%
GEL	6 В і 12 В	50%	70%	83%	85%	90%	98%	100%	102%	104%	105%
	2В	60%	75%	85%	88%	92%	99%	100%	103%	105%	106%
Важливо
Оптимальна робоча температура акумуляторної батареї становить 25 °C. Збільшення температури на 10 °C, скорочує термін експлуатації батареї майже наполовину.

Термін експлуатації акумулятора за різних робочих температур	Саморозряд акумулятора під час зберігання

Рекомендації щодо заряджання та зберігання
Понад 80%	Можна зарядити перед використанням (якщо знадобиться 100% місткості)
Понад 60%	Необхідно зарядити перед використанням (для відновлення характеристик, зробити якомога раніше)
Менш ніж <60%	Є ймовірність погіршення характеристик. Батареї не можна  доводити до такого стану та залишати надовго.
Важливо
Перед введенням акумуляторної батареї в експлуатацію, що зберігалася впродовж тривалого часу (60% і нижче), треба провести відновлювальний заряд: 8-10 годин, струм 0,1С або 20-24 години за напруги 2,45 В/кочучки



4. Вплив глибини розряджання.

Кількість циклів заряджання/розряджання батареї від глибини розряджання
	Термін експлуатації батареї залежить від температури (за якої експлуатується батарея), величина струму навантаження, глибина розряджання, характеристика заряду. Найважливішим параметром є глибина розряду акумуляторної батареї.
	Важливо
	Якщо стоїть завдання забезпечити велику кількість циклів заряджання/розряджання, зазвичай вибирається акумуляторна батарея з більшою ємністю, ніж необхідно для забезпечення живлення навантаження в аварійному режимі. Отже, за одного й того ж навантаження глибина розряду батареї з більшою ємністю буде меншою, відповідно, батарея зможе забезпечити більшу кількість циклів заряджання/розряджання.



Технічне обслуговування й застереження

* Щомісяця рекомендується оглядати стан батареї та перевіряти напругу.

* Кожні три місяці рекомендується виконувати один раз вирівнювальний заряд: Розряд: розрядити 100% ємності батареї Заряд: максимальний струм заряду 0,3СА, постійна напруга 2,4-2,45В/черківку 24 години.

* Вплив температури на напругу заряду: -3 мВ/C°/бракальце.

* Час експлуатації акумуляторної батареї буде безпосередньо залежати від кількості циклів заряджання-розряджання, глибини розряджання, температури та напруги заряджання-розряджання.

* Батареї, що містяться на зберіганні (за температури 25 °C), мають заряджатися не менш ніж один раз на шість місяців.
